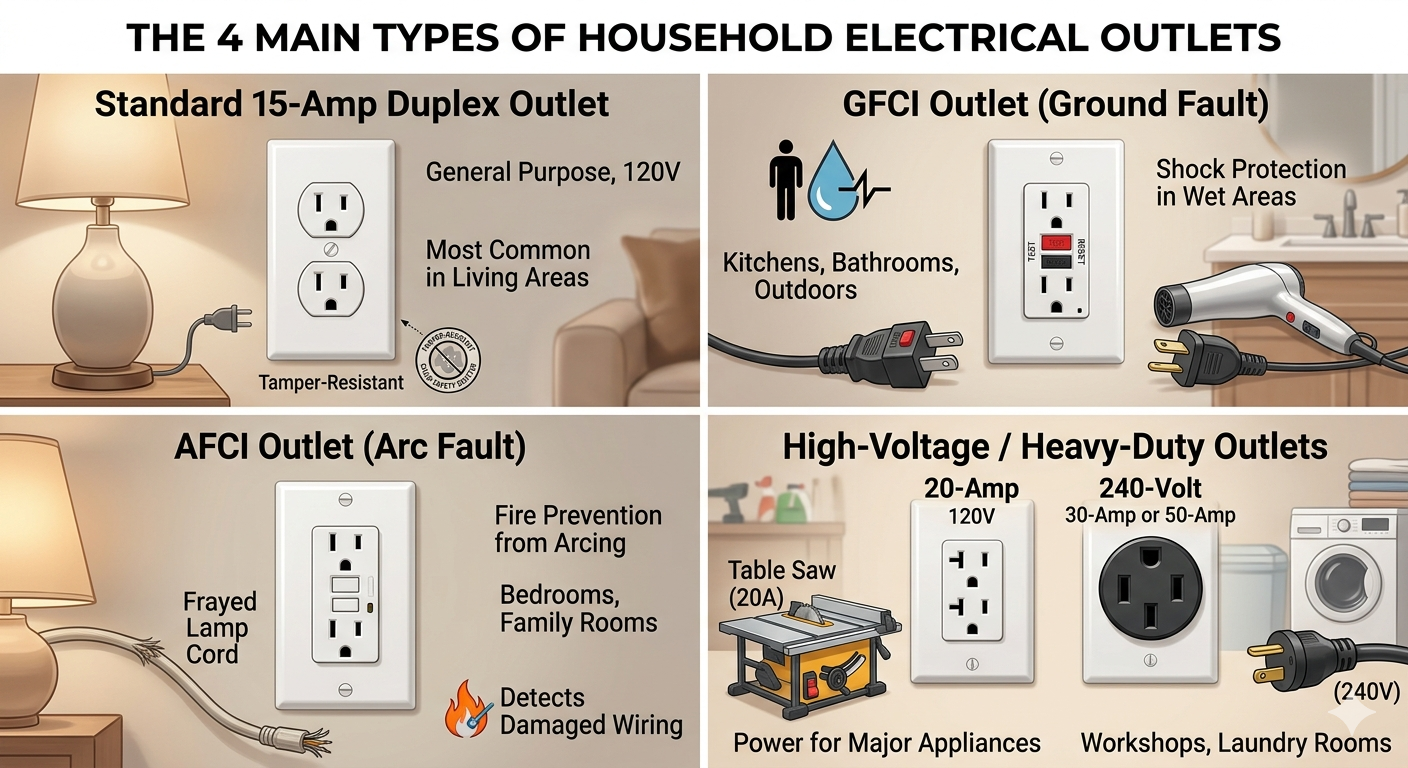

Četiri osnovne vrste električne utičnice koji se nalaze u modernim stambenim objektima su standardna dvostruka utičnica od 15 ampera, utičnica s prekidačem strujnog kruga pri kvaru na zemlji (GFCI), utičnica s prekidačem strujnog kruga pri kvaru na zemlji (AFCI) i specijalne utičnice visokog napona od 20 ampera ili 240 volti. Ove su komponente bitno sučelje između složenog sustava ožičenja vašeg doma i vaših svakodnevnih uređaja, u rasponu od pametnih telefona do robusnih sušilica. Razumijevanje ovih varijacija nije samo stvar pogodnosti; kritična je komponenta zaštite od električnog požara i osobne sigurnosti.
1. Standardna dvostruka utičnica od 15 A: kućni radni konj
Standardne dvostruke utičnice od 15 ampera najprisutniji su izvori energije u domovima Sjeverne Amerike, dizajnirane za opću upotrebu s elektronikom male snage. Ove utičnice obično imaju dva okomita utora i rupu za uzemljenje u obliku slova U, što predstavlja evoluciju starijih, neuzemljenih dizajna s dva kraka. U tipičnoj kući od 1500 četvornih stopa, možete pronaći između 40 i 60 ovih utičnica raspoređenih po spavaćim sobama, dnevnim boravcima i hodnicima.
Primarna funkcija ovih prodajnih mjesta je osigurati dosljedan 120-voltni opskrba. Iako su pouzdani, nedostaje im sofisticirana interna logika koja se nalazi u modelima usmjerenim na sigurnost. Moderni građevinski propisi sada zahtijevaju postojanje ovih standardnih utičnica Otporan na neovlašteno korištenje (TR) . TR utičnice imaju unutarnje kapke koji sprječavaju djecu od umetanja stranih predmeta poput ukosnica ili ključeva, sigurnosnu značajku koja je smanjila pedijatrijske električne ozljede za gotovo 95% od njegova obveznog usvajanja u Nacionalnom električnom kodeksu (NEC).
2. GFCI utičnice: neophodna zaštita za vlažna mjesta
Utičnice prekidača strujnog kruga pri kvaru na zemlji (GFCI) specijalizirani su sigurnosni uređaji dizajnirani za sprječavanje smrtonosnih električnih udara trenutnim prekidom napajanja kada se otkrije kvar na zemlji. Prepoznatljive po gumbima "Test" i "Reset", GFCI utičnice su obavezne u područjima gdje se voda i struja mogu susresti, kao što su kupaonice, kuhinje, praonice rublja i vanjski prostori.
Tehnologija koja stoji iza GFCI je nevjerojatno precizna. Stalno prati ravnotežu električne struje koja se kreće kroz krug. Ako struja teče van vruće žice razlikuje se od struje koja se vraća kroz neutralan žica za što manje 4 do 6 miliampera , uređaj pretpostavlja da struja curi u zemlju (možda kroz ljudsko tijelo) i putuje unutar 1/30 sekunde . Ova brza reakcija je razlika između manjeg trnca i fatalnog srčanog događaja.
3. AFCI utičnice: Štit protiv električnih požara
Utičnice AFCI (Arc Fault Circuit Interrupter) su napredne elektroničke komponente projektirane za otkrivanje opasnih električnih lukova i isključivanje napajanja kako bi se spriječio požar u konstrukciji. Dok GFCI štite ljude od šoka, AFCI štite strukturu od opasnosti povezanih s toplinom uzrokovanih oštećenim ožičenjem, labavim spojevima ili probušenim kabelima iza zidova.
Električni luk nastaje kada struja preskoči preko nenamjernog otvora, stvarajući intenzivnu toplinu—često prekoračenu 10 000 stupnjeva Fahrenheita —koji lako može zapaliti okolnu izolaciju ili drveni okvir. The Komisija za sigurnost potrošačkih proizvoda (CPSC) procjenjuje da bi AFCI tehnologija mogla spriječiti više od 50% električnih požara koji se svake godine događaju u domovima. Ove utičnice koriste digitalnu obradu signala za razlikovanje "normalnog" luka (poput iskre kada uključite prekidač za svjetlo) i "neželjenog" opasnog luka uzrokovanog pohabanim kabelom.
4. Specijalne utičnice visokog napona i 20 A
Visokonaponske utičnice od 240 volti i 20 ampera namjenske su točke napajanja dizajnirane za energetski intenzivne uređaje koji bi preopteretili standardni krug. Utičnicu od 20 ampera možete razlikovati po malom vodoravnom "T" utoru na neutralnoj strani, dok su utičnice od 240 volti mnogo veće i imaju jedinstvenu konfiguraciju zupaca (često kružne ili s tri velike kutne oštrice).
Ove utičnice nisu zamjenjive sa standardnom elektronikom. A Utičnica od 20 ampera obično se nalazi u kuhinjama ili radionicama za rukovanje električnim alatima i teškim blenderima. S druge strane, Utičnice od 240 volti rezervirani su za glavne uređaje poput električnih sušilica, štednjaka i središnjih klima uređaja. Budući da ti uređaji vuku značajnu količinu struje—često između 30 do 50 ampera — zahtijevaju ožičenje debljeg promjera (obično promjera 10 ili 8) za podnošenje opterećenja bez pregrijavanja.
Usporedna analiza vrsta utičnica
Kako bismo bolje razumjeli koja je utičnica potrebna za određene scenarije, sljedeća tablica uspoređuje primarne karakteristike i tipične primjene četiri vrste utičnica o kojima se govori.
| Vrsta izlaza | Napon/amperaža | Primarna korist | Uobičajene lokacije |
|---|---|---|---|
| Standardni duplex | 120V / 15A | Opća korisnost | Spavaće sobe, dnevne sobe |
| GFCI | 120V / 15A-20A | Prevencija šoka | Kuhinje, kupaonice, vanjski prostori |
| AFCI | 120V / 15A-20A | Prevencija požara | Predjeli za spavanje, obiteljske sobe |
| Visoki napon/20A | 120V-240V / 20A-50A | Kapacitet velikog opterećenja | Praonica rublja, kuhinja, radionica |
Usporedba 4 vrste električnih utičnica na temelju napona, sigurnosnih značajki i položaja.
Važnost dizajna otpornog na neovlašteno otvaranje (TR).
Tehnologija otporna na neovlašteno korištenje neosporna je sigurnosna značajka u modernim prodajnim mjestima, koja značajno smanjuje rizik od strujnog udara u djetinjstvu. Ovi izlazi izgledaju identično standardnim izlazima, ali sadrže ploče zasuna s oprugom.
Zatvarači se otvaraju samo kada se isti pritisak primijeni istovremeno na oba utora—što se događa kada je umetnut standardni čep. Ako dijete pokuša umetnuti jedan predmet, poput spajalice, kapci ostaju zatvoreni. Prema podacima iz Nacionalna udruga za zaštitu od požara (NFPA) , otprilike 2.400 djece pretrpjeti teške udarce i opekline svake godine zbog umetanja predmeta u utičnice. Raširen prijelaz na TR prodajna mjesta najučinkovitije je rješenje za ovu opasnost koju je moguće spriječiti.
Kada nadograditi kućne utičnice
Vlasnici domova trebali bi razmisliti o nadogradnji svojih utičnica ako naiđu na treperavo svjetlo, obezbojene prednje ploče ili ako je kuća izgrađena prije sredine 1970-ih i još uvijek koristi dvokrake neuzemljene utičnice. Moderni uređaji i elektronika zahtijevaju stabilno uzemljenje za zaštitu osjetljivih unutarnjih sklopova.
- Promjena boje: Požutjele ili pougljenjene oznake na utičnici ukazuju na unutarnje pregrijavanje i predstavljaju značajan rizik od požara.
- Labavi utikači: Ako kabeli lako ispadaju iz utičnice, unutarnji kontakti su istrošeni, što može uzrokovati iskrenje.
- Neuzemljene utičnice: Zamjena dvokrakih utičnica s GFCI (označenim "No Equipment Ground") ili ponovno ožičenje za potpuno uzemljenje ključno je za sigurnost modernog prijenosnog računala i TV-a.
Često postavljana pitanja (FAQ)
Mogu li koristiti uređaj od 15 ampera u utičnici od 20 ampera?
Da, savršeno je sigurno uključiti standardni uređaj od 15 ampera u utičnicu od 20 ampera jer će uređaj "izvući" samo onu količinu električne energije koja mu je potrebna. Oznaka od 20 ampera odnosi se na kapacitet utičnice, a ne količinu struje koju tjera u uređaj.
Koja je razlika između GFCI i AFCI?
Temeljna razlika je u tome što GFCI štiti ljude od šoka, dok AFCI štiti kuću od požara. GFCI otkrivaju curenje struje u zemlju, dok AFCI otkrivaju opasno električno iskrenje (lukove).
Koliko često trebam testirati svoje GFCI poslovnice?
Stručnjaci za električnu sigurnost preporučuju testiranje GFCI utičnica jednom mjesečno pritiskom na gumb "Test". Ako gumb "Reset" ne iskoči, interni sigurnosni mehanizam nije uspio i utičnicu treba odmah zamijeniti.
Zašto neke poslovnice imaju zeleno svjetlo?
Zeleno svjetlo na GFCI ili AFCI utičnici obično znači da je uređaj uključen i da je značajka samotestiranja uspješno prošla. Ako svjetlo postane crveno ili se ugasi, to signalizira putovanje ili kvar uređaja.
Zaključak: Ulaganje u električni integritet
Razumijevanje 4 vrste električnih utičnica prvi je korak prema održavanju sigurnog i učinkovitog modernog doma. Bilo da se radi o prevenciji strujnog udara GFCI-ja, prevenciji požara AFCI-ja ili snažnoj snazi utičnice od 240 volti, svaki od njih ima specifičnu i vitalnu ulogu. Osiguravanjem da je vaš dom opremljen ispravnim hardverom za ispravnu lokaciju, ne samo da se pridržavate sigurnosnih kodova, već i osiguravate sigurno okruženje za svoju obitelj i svoju skupu elektroniku.
Uvijek imajte na umu da, dok je promjena prednje ploče utičnice jednostavan DIY zadatak, modificiranje stvarnog ožičenja ili instaliranje novih strujnih krugova uvijek bi trebao obaviti stručnjak ovlašteni električar kako bi se osiguralo da su ispunjeni svi lokalni građevinski propisi i sigurnosni standardi.
